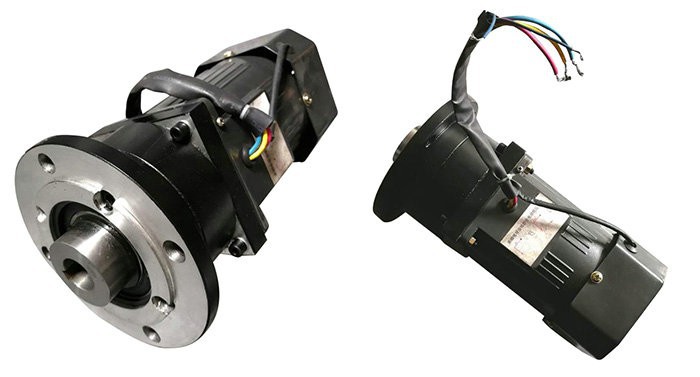

印刷電機作為印刷設備的核心動力部件，其機械結構設計的合理性直接影響電機的運行穩定性、傳動精度及使用壽命。以下從?軸承系統?、?傳動組件?、?轉子平衡?及?外殼防護?四個維度，系統闡述機械結構對印刷電機性能的關鍵影響。
　　?一、軸承系統的精度與可靠性?
　　軸承是印刷電機機械結構的核心支撐部件，其類型、材質及安裝工藝直接影響電機的運行平穩性。
　　?1.軸承類型選擇?
　　印刷電機需根據負載特性選擇軸承類型：深溝球軸承適用于高速輕載場景（如單色印刷機），其摩擦系數低、噪音小；角接觸軸承可承受軸向力，適用于高速輪轉印刷機的徑向-軸向復合負載。若軸承類型與負載不匹配，會導致溫升過高或異常振動。
　　?2.軸承材質與潤滑?
　　高精度印刷電機需采用陶瓷混合軸承（如Si?N?陶瓷球），其硬度是鋼球的1.5倍，可減少磨損并延長壽命。潤滑方式需根據轉速選擇：高速電機（>3000rpm）采用油霧潤滑，低速電機（<1000rpm）采用脂潤滑。潤滑不足會引發軸承卡死，導致電機停機。
　　?3.安裝與對中精度?

　　軸承安裝時需控制軸向游隙（通常0.01-0.03mm）和徑向游隙（0.02-0.05mm）。若游隙過大，電機運行時會產生徑向跳動，影響印刷套準精度；游隙過小則增加摩擦，導致溫升超標。

　　?二、傳動組件的匹配與精度?
　　印刷電機通過傳動組件（如聯軸器、同步帶）將動力傳遞至印刷滾筒，其匹配性和精度直接影響傳動效率。
　　?1.聯軸器的剛性?
　　剛性聯軸器（如膜片聯軸器）適用于高精度印刷場景，其角向補償能力≤0.5°，可減少傳動誤差。若采用彈性聯軸器，需控制其扭轉剛度（通常100-500N·m/rad），避免因彈性變形導致印刷品出現周期性條紋。
　　?2.同步帶的張緊與壽命?
　　同步帶傳動需定期張緊（預緊力通常為帶拉力的5%-8%）。張緊力不足會導致打滑，引發速度波動；張緊力過大則加速帶齒磨損。高精度印刷電機需采用聚氨酯同步帶，其壽命可達2萬小時以上，是橡膠帶的3倍。
　　?3.傳動比優化?
　　電機與印刷滾筒的傳動比需根據線速度匹配。若傳動比計算錯誤，會導致滾筒線速度與電機轉速不同步，引發印刷重影。例如，膠印機需將電機轉速（通常1500rpm）通過減速機（傳動比1:5）轉換為滾筒線速度（300mm/s）。
　　?三、轉子動平衡的精度控制?
　　轉子動平衡是印刷電機機械結構設計的關鍵環節，其平衡精度直接影響電機振動和噪音。
　　?1.動平衡等級?
　　印刷電機轉子需達到G1級動平衡（ISO 1940標準），即剩余不平衡量≤1g·mm/kg。若平衡精度不足，電機運行時會產生離心力，導致印刷品出現周期性質量缺陷（如墨色不均）。
　　?2.平衡工藝優化?
　　動平衡校正需采用雙面平衡法，通過去重（鉆孔）或加重（貼平衡塊）調整轉子質量分布。高精度印刷電機需在恒溫（20±2℃）環境下進行平衡，避免溫度變化導致材料膨脹影響平衡精度。
　　?3.臨界轉速控制?
　　轉子設計需避開臨界轉速（通常為電機額定轉速的1.2-1.5倍）。若臨界轉速與工作轉速接近，會引發共振，導致電機振動值超標（通常≤2.8mm/s）。
　　?四、外殼防護的結構設計?
　　印刷車間環境復雜（粉塵、濕度、振動），電機外殼需通過結構設計實現防護與散熱的平衡。
　　?1.防護等級選擇?
　　電機外殼需達到IP54防護等級，可防止直徑>1mm的粉塵侵入。若采用開放式結構，需加裝防護網（孔徑≤5mm），但可能影響散熱效率。
　　?2.散熱風道優化?
　　高功率印刷電機（如>5kW）需設計軸向風道，通過風扇強制散熱。風道入口需安裝濾塵網（過濾效率≥90%），避免粉塵堵塞散熱片。
　　?3.減振設計?
　　電機底座需采用橡膠減振墊（硬度40-60Shore A），可隔離印刷設備振動（頻率50-200Hz）的傳遞。若減振不足，電機振動會通過機械耦合放大，影響印刷穩定性。
　　?五、行業趨勢與技術挑戰?
　　隨著印刷行業向高速、高精度方向發展，印刷電機機械結構需持續優化：
　　?1.輕量化設計?：采用鋁合金或碳纖維復合材料，減少電機慣量，提升動態響應速度。
　　?2.集成化傳動?：將減速機、聯軸器集成至電機內部，縮短傳動鏈，減少誤差累積。
　　?3.智能監測?：集成振動傳感器和溫度傳感器，實時監測機械狀態，實現預測性維護。
　　印刷電機的機械結構設計需兼顧精度、可靠性與環境適應性。未來，隨著材料科學和制造工藝的進步，電機機械結構將向更高精度、更輕量化、更智能化的方向發展，為印刷行業提供更穩定的動力支持。
